Clase 7: Red interna conectada con un router OpenStack

En este apartado vamos a realiza el ejercicio de tener una red interna conectada por un router a un red NAT en Openstack. Realizamos los siguientes pasos:

Creación de la red NAT

Creamos una nueva red de tipo NAT conectada a un nuevo router:

    openstack router create mi_router
    openstack router set mi_router --external-gateway ext-net

    openstack network create red1
    openstack subnet create --network red1 --subnet-range 192.168.0.0/24 --dns-nameserver 172.22.0.1 subred1

    openstack router add subnet mi_router subred1

A continuación conectamos una instancia a esa red y le asociamos una IP flotante:

    openstack server create --flavor m1.mini \
    --image "Debian 13 Trixie" \
    --security-group default \
    --key-name jdmr \
    --network red1 \
    maquina1

    openstack floating ip create ext-net
    openstack server add floating ip maquina1 172.22.200.50

Creación de la red interna

Ahora vamos a crear una red interna (red que no estará conectada a un router conectado a la red externa). Podríamos crearlo de dos formas:

Con servidor DHCP: cloud-init configurará la instancia con direccionamiento dinámico. Podríamos conectar la instancia directamente a la red o usar un puerto para configurar una reserva.
Sin servidor DHCP: cloud-init configurará la instancia de forma estática, pero necesitará leer la información de un CDROM (-config-drive True). Si usamos un puerto, podremos configurar un IP fija estática.

En este caso crearemos una red interna con servidor DHCP:

    openstack network create red2
    openstack subnet create --network red2 --subnet-range 192.168.10.0/24 --dns-nameserver 172.22.0.1 subred2

A continuación, crearemos un router al que vamos a conectar a la red1 y a la red2:

A la red2 lo conectaremos a la primera dirección de red (192.168.10.1), que será la puerta de enlace de las instancias que conectaremos a esta red.
Las instancias de la red1 tienen su puerta de enlace que es el router anterior con dirección (192.168.0.1) por lo que vamos aconectar este nuevo router a la última dirección (192.168.0.254).

Para realizar esta configuración:

    openstack router create mi_router2

    openstack port create --network red1 --fixed-ip ip-address=192.168.0.254 port_router2
    openstack router add port mi_router2 port_router2

    openstack router add subnet mi_router2 subred2

Y creamos una instancia en esa red, vamos a crear una reserva para que tenga la IP 192.168.10.100:

    openstack port create --network red2 --fixed-ip ip-address=192.168.10.100 port_maquina2

    openstack server create --flavor m1.mini \
    --image "Debian 13 Trixie" \
    --security-group default \
    --key-name jdmr \
    --port port_maquina2 \
    maquina2

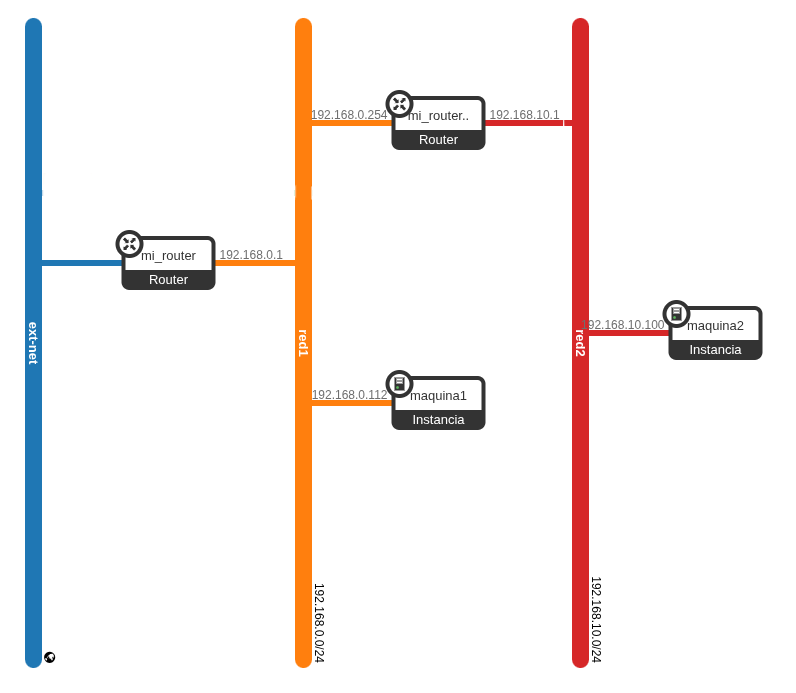

El escenario quedaría de esta forma:

escenario

El router mi_router2 no hace SNAT, simplemente enruta tráfico de una red a otra. El router mi_router2 no hace DNAT por lo tanto no podemos asignar una IP flotante a las máquinas conectadas a dicha red:

    openstack server add floating ip maquina2 172.22.200.210
    NotFoundException: 404: Client Error for url:..., External network...  is not reachable from subnet...  Therefore, cannot associate Port ... with a Floating IP.

Acceder a la máquina interna

Para acceder a la máquina interna, tendríamos que acceder por SSH a la maquina1 y desde ella accedemos a maquina2:

    ssh -A debian@172.22.200.50
    ...
    debian@maquina1:~$ ip r
    default via 192.168.0.1 dev ens3 proto dhcp src 192.168.0.112 metric 100
    169.254.169.254 via 192.168.0.2 dev ens3 proto dhcp src 192.168.0.112 metric 100
    172.22.0.1 via 192.168.0.1 dev ens3 proto dhcp src 192.168.0.112 metric 100
    192.168.0.0/24 dev ens3 proto kernel scope link src 192.168.0.112 metric 100
    192.168.0.1 dev ens3 proto dhcp scope link src 192.168.0.112 metric 100
    192.168.0.2 dev ens3 proto dhcp scope link src 192.168.0.112 metric 100

Sin embargo comprobamos que no tenemos una ruta que permita conectar la maquina1 a la maquina2, por lo que no podemos hacer ssh a la segunda máquina. Necesitamos que el servidor DHCP de la red mande una ruta estática a la instancia para que pueda llegar a la red2, para ello añadimos la ruta a la subred para que se envíe por DHCP, elimina la instancia y volvemos a crearla:

    openstack subnet set --host-route destination=192.168.10.0/24,gateway=192.168.0.254 subred1
    openstack server delete maquina1

    openstack server create --flavor m1.mini \
    --image "Debian 13 Trixie" \
    --security-group default \
    --key-name jdmr \
    --network red1 \
    maquina1

    openstack server add floating ip maquina1 172.22.200.50

Ahora accedemos de nuevo a la primera máquina y comprobamos que ya tiene la ruta necesaria y que podemos hacer ssh a la segunda máquina:

    ssh -A debian@172.22.200.50
    ...
    debian@maquina1:~$ ip r
    ...
    192.168.10.0/24 via 192.168.0.254 dev ens3 proto dhcp src 192.168.0.226 metric 100

    ssh 192.168.10.100
    ...
    debian@maquina2:~$

Conectividad desde la instancia interna

Una vez que hemos conectado a la segunda instancia, veamos a que dispositivos tiene conectividad:

Al la maquina1 tenemos, evidentemente conectividad:

    ping -c1 192.168.0.226
    PING 192.168.0.226 (192.168.0.226) 56(84) bytes of data.
    64 bytes from 192.168.0.226: icmp_seq=1 ttl=63 time=3.72 ms

A la interfaz de mi_router2 que está conectada a la red1 también tiene conectividad:

    ping -c1 192.168.0.254
    PING 192.168.0.254 (192.168.0.254) 56(84) bytes of data.
    64 bytes from 192.168.0.254: icmp_seq=1 ttl=254 time=2.73 ms

Sin embargo, a la IP del mi_router no tiene conectividad:

    ping -c1 192.168.0.1
    PING 192.168.0.1 (192.168.0.1) 56(84) bytes of data.

Eso es debido, que necesitamos configurar mi_router con un ruta estática para que sepa como devolver el ping, para ello:

    openstack router set --route destination=192.168.10.0/24,gateway=192.168.0.254 mi_router

Y ya podemos hacer ping al mi_router:

    ping -c1 192.168.0.1
    PING 192.168.0.1 (192.168.0.1) 56(84) bytes of data.
    64 bytes from 192.168.0.1: icmp_seq=1 ttl=253 time=11.2 ms

Por último, vamos a comprobar si esta instancia tiene conectividad al exterior:

    ping -c1 1.1.1.1
    PING 1.1.1.1 (1.1.1.1) 56(84) bytes of data.

La primera solución necesaria sería configurar una ruta por defecto en mi_router2 para que redirja el paque al primer router, para ello:

    openstack router set --route destination=0.0.0.0/0,gateway=192.168.0.1 mi_router2

Volvemos a probar, y parece que sigue sin funcionar:

    ping -c1 1.1.1.1
    PING 1.1.1.1 (1.1.1.1) 56(84) bytes of data.

El problema está que mi_router solo realiza el SNAT para las redes que tiene conectada, es decir red1 (192.168.0.0/24), pero como mi_router2 no hace SNAT ese paquete viene con IP origen una dirección de la red2 (192.168.10.0/24). Por lo tanto ese paque no es enrutable en internet, y la respuesta se pierde.

¿Qué soluciones tenemos?

Conectar mi_router2 directamente a la red externa.
Conectar directamente la red2 al mi_router.
Quitar el router y poner una instancia que haga de router/nat y configurarla para que haga SNAT.
