Practica: Escenario en OpenStack

Para nombrar las máquinas se van a utilizar los siguientes nombres: ra, anubis, isis, horus. Estos nombres pertenecen a la mitología griega.

Además el dominio será un subdominio de la forma tunombre.gonzalonazareno.org. De esta forma tendremos:

  • Máquina 1: Instancia en OpenStack con Debian 13 que se llama ra.tunombre.gonzalonazareno.org.
  • Máquina 2: Instancia en OpenStack con Rocky Linux 10 que se llama anubis.tunombre.gonzalonazareno.org.
  • Máquina 3: Contenedor LXC con Ubuntu 24.04 que se llama isis.tunombre.gonzalonazareno.org.
  • Máquina 4: Contenedor LXC con Ubuntu 24.04 que se llama horus.tunombre.gonzalonazareno.org.

Todas las operaciones que realices sobre recursos de OpenStack lo tienes que hacer usando OSC.

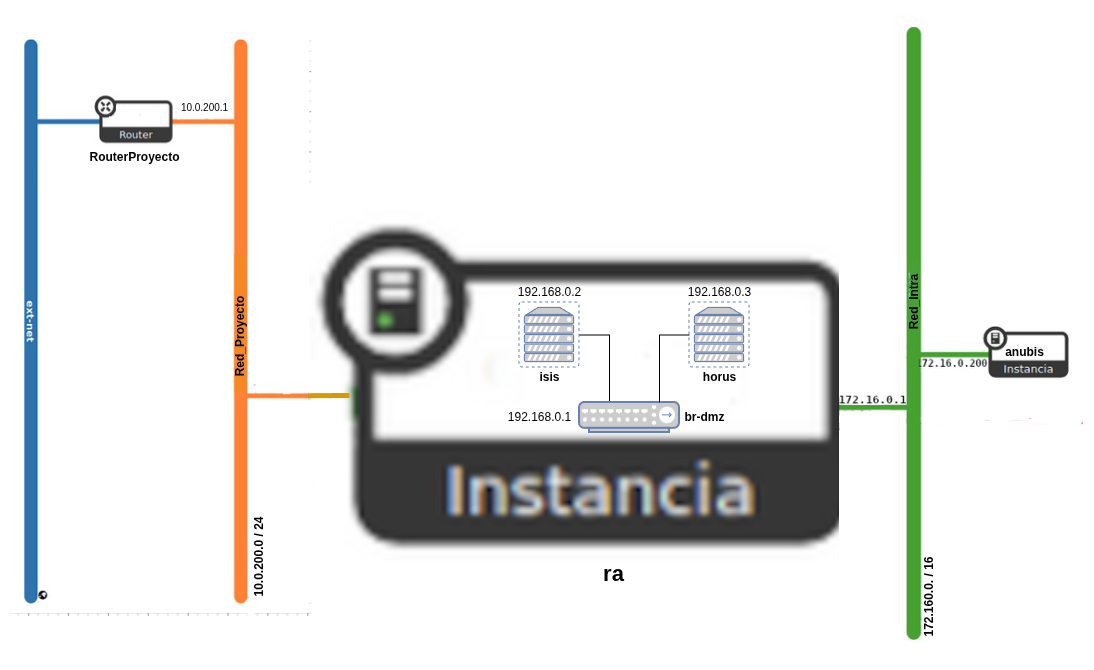

Escenario

os

Creación de la infraestructura de red

  • Crea un nuevo router llamado RouterProyecto conectado a la red externa.
  • Crea una red NAT que se llame Red_Proyecto, con las siguientes características:
    • Está conectada al router que has creado en el punto anterior.
    • Direccionamiento: 10.0.200.0/24
    • Con DHCP y DNS (172.22.0.1).
    • La puerta de enlace de los dispositivos conectados a esta red será el 10.0.200.1.
  • Crea una red interna que se llame Red_Intra, con las siguientes características:
    • Direccionamiento: 172.16.0.0/16
    • Sin DHCP.
    • Deshabilitamos la puerta de enlace. Esto es para que cloud-init no configure la puerta de enlace en las instancias conectada a esta red.
    • La puerta de enlace de los dispositivos conectados a esta red será el 172.16.0.1.

Entrega

  1. Las instrucciones para crear el router y las redes.
  2. Una captura de pantalla donde se vea la Topología de Red en Horizon que has creado.

Instalación de las instancias de OpenStack

Configuración de las instancias

Las dos instancias que vamos a crear se van a configurar con cloud-init de la siguiente manera:

  • Deben actualizar los paquetes de la distribución de la instancia.
  • El dominio utilizado será del tipo tunombre.gonzalonazareno.org. Por lo tanto en la configuración con cloud-init habrá que indicar el hostname y el FQDN.
  • Se crearán dos usuarios:
    • Un usuario sin privilegios. Se puede llamar como quieras (pero el nombre será el mismo en todas las máquinas) y accederás a las máquinas usando tu clave ssh privada.
    • Un usuario profesor, que puede utilizar sudo sin contraseña. Copia mi clave pública en las instancias para que puedan acceder con el usuario profesor.
  • Cambia la contraseña al usuario root.

Creación de las instancias

máquina1 (ra)

  • Crea una instancia sobre un volumen de 15Gb (el volumen se crea durante la creación de la instancia), usando una imagen de Debian 13. Elige el sabor vol.medium. Y configúrala con cloud-init como se ha indicado anteriormente.
  • Está instancia estará conectada a las dos redes. Recuerda que en la red Red_Intra debe tomar la dirección 172.16.0.1 (puerta de enlace las máquinas conectadas a esta red). Asigna a la instancia una IP flotante.
  • Deshabilita la seguridad de los puertos en las dos interfaces de red para que funcione de manera adecuada el NAT.
  • Configura de forma permanente la regla SNAT para que las máquinas de la Red_Intra tengan acceso a internet.

maquina2 (anubis)

  • Crea un volumen de 15Gb con la imagen Rocky Linux 10.
  • Crea la instancia a partir de este volumen. Elige el sabor vol.medium. Y configúrala con cloud-init como se ha indicado anteriormente.
  • Esta instancia estará conectada a la red Red_Intra, a la dirección 172.16.0.200.
  • Deshabilita la seguridad de los puertos en la interfaz de red para que funcione de manera adecuada el NAT.
  • Comprueba que tiene acceso a internet.

Entrega

  1. Las instrucciones para crear y configurar las máquinas.
  2. Los ficheros cloud-config.yaml que has usado para crear las instancias.
  3. La IP flotante de la máquina1 (ra).
  4. Una captura de pantalla donde se vea la Topología de Red en Horizon que has creado.
  5. Prueba de funcionamiento de qué los FQDN están bien configurados en las dos máquinas.
  6. Prueba de funcionamiento de que se pueden acceder a todas las máquinas por ssh.
  7. Prueba de funcionamiento de que las máquinas tienen acceso a internet accediendo a un nombre de dominio, para comprobar que funciona el DNS.

Instalación de los contenedores

En máquina1 (ra) vamos a crear dos contenedores en un red interna, para ello:

  • Vamos a crear una red virtual Red_DMZ, para ello crea en máquina1 (ra) un linux bridge llamado br-dmz y asigna una dirección IP estática 192.168.0.1. Esta será la IP de máquina1 (ra) conectada a este switch virtual y será la puerta de enlace de los contenedores. Tienes que tener en cuenta que la imagen de Debian 13 de OpenStack tiene netplan para la configuración de las redes, por lo tanto tienes que configurar el bridge usando el fichero de configuración de netplan. No olvides poner la mtu a 1442 al crear el bridge.
  • Instala LXC y crea dos contenedores con la distribución Ubuntu 24.04. Estos contenedores serán la máquina3 (isis) y la máquina4 (horus).
  • Configura de forma permanente la regla SNAT para que los contenedores tengan acceso a internet.
  • Conecta los contenedores al bridge br-dmz y configúralo de forma estática con las siguientes direcciones: máquina3 (isis) la 192.168.0.2 y máquina4 (horus) la 192.168.0.3. Su DNS será el 172.22.0.1.
  • Para que la red de OpenStack funcione de forma adecuada las imágenes que usamos tienen configurado la mtu (Unidad máxima de transferencia) a 1442 bytes. Tenemos que adecuar los contenedores a este tamaño de trama. Para ello introduce en la configuración de los contenedores la línea: lxc.net.0.mtu = 1442.
  • Configura los contenedores para que se auto inicien al reiniciar la instancia.
  • Los contenedores tendrán características parecidas a las instancias anteriormente:
    • Debes actualizar los paquetes de la distribución instalada.
    • El dominio utilizado será del tipo tunombre.gonzalonazareno.org. Por lo tanto configura de manera adecuada el hostname y el FQDN.
    • Para acceder a los contenedores vamos a usar ssh.
    • Crea dos usuarios:
      • Un usuario sin privilegios. Se puede llamar como quieras (el nombre de usuario que usaste en las instancias) y accederás a los contenedores usando tu clave ssh privada.
      • Un usuario profesor, que puede utilizar sudo sin contraseña. Copia de las claves públicas de todos los profesores en los contenedores para que puedan acceder con el usuario profesor.
    • Cambia la contraseña al usuario root.

Entrega

  1. El fichero de configuración de uno de los contenedores.
  2. La salida del comando sudo lxc-ls -f.
  3. Prueba de funcionamiento de qué los FQDN están bien configurados en los dos contenedores.
  4. Prueba de funcionamiento de que se pueden acceder a los contenedores por ssh.
  5. Prueba de funcionamiento de que los contenedores tienen acceso a internet accediendo a un nombre de dominio, para comprobar que funciona el DNS.
