Clase 4: Introducción a proxy inverso

¿Qué vas a aprender en esta clase?

  • Vamos a aprender el concepto de proxy inverso.
  • Vamos a montar un escenario usando opentofu y ansible.
  • Vamos a configurar Apache2 y nginx como proxy inverso.
  • Vamos a configurar el proxy inverso para que sea capaz de resolver las redirecciones.

Recursos

Los contenidos necesarios para la realización de este ejercicio y para profundizar en la configuración de nginx, lo puedes encontrar en el siguiente apartado:

Ejercicios

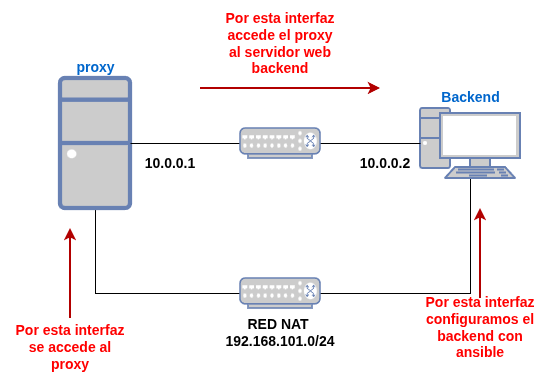

  1. Vamos a a usar el escenario2 del repositorio opentofu-libvirt para montar el siguiente escenario:


    • Una máquina proxy que esta conectada al exterior por una red NAT y a una red interna muy aislada (dirección 10.0.0.1).
    • Una máquina backend que tendrá un servidor web interno, conectada a la red interna muy aislada (dirección 10.0.0.2). También está conectado a la red NAT, pero sólo para poder configurarla con la receta ansible.

  2. Tenemos a nuestra disposición un playbook de ansible que va a instalar un servidor web apache2 en la máquina backend y puede crear una lista de virtualhost. Para configurar los virtualhost tienes que modificar la lista de diccionarios llamada virtualhosts que encuentras en el fichero gruops_vars/all.

    Configura esa variable para crear dos virtualhosts:

    • Uno en el fichero vhost1.conf que se acceda con el nombre interno.example1.org, cuyo DocumentRoot sea /var/www/example1.
    • Otro en el fichero vhost2.conf que se acceda con el nombre interno.example2.org, cuyo DocumentRoot sea /var/www/example2.

    Además tienes que indicar en el inventario la dirección IP del servidor backend en la red NAT por donde vamos a realizar la configuración.

    Crea el escenario y ejecuta el playbook de ansible para configurar el backend (recuerda que tienes que poner en el inventario la ip del servidor backend).

  3. Instala un servidor web apache2 en la máquina proxy. Vamos a configurar el proxy para acceder a las páginas del backend: A la primera página con la URL www.app1.org y a la segunda página con la URL www.app2.org. Recuerda que debes añadir en la resolución estática del proxy los nombres con los que se accede internamente a las páginas web. Cuidado con la directiva ProxyPreserveHost On, en este ejercicio el nombre de los host virtuales del backend son distintos a los que usamos accediendo al proxy inverso.
  4. Realiza la configuración para que las redirecciones funcionen: al acceder a http://www.app1.org/directorio se debe realizar una redirección al directorio nuevodirectorio.
  5. Modifica la configuración del proxy para acceder a las páginas web con las siguientes URL: www.servidor.org/app1 y www.servidor.org/app2. Debe seguir funcionando las redirecciones.
  6. Desisntala apache2 e instala nginx en el proxy.
  7. Configura nginx como proxy inverso para acceder a las páginas del backend: A la primera página con la URL www.app1.org y a la segunda página con la URL www.app2.org.
  8. Modifica la configuración del proxy para acceder a las páginas web con las siguientes URL: www.servidor.org/app1 y www.servidor.org/app2.

¿Qué tienes que entregar?

  1. Con apache2, pantallazos donde se compruebe el acceso a las dos páginas web: www.app1.org y www.app2.org.
  2. Quita la directiva ProxyPassReverse y comprueba que no se sigue la redirección. Realiza una petición HEAD con curl a http://www.app1.org/directorio. ¿Qué cabecera tienes que comprobar para asegurar que la redirección no funciona?
  3. Con apache2, pantallazos donde se compruebe el acceso a las dos páginas web: www.servidor.org/app1 y www.servidor.org/app2.
  4. Con nginx, pantallazos donde se compruebe el acceso a las dos páginas web: www.app1.org y www.app2.org.
  5. Con nginx, pantallazos donde se compruebe el acceso a las dos páginas web: www.servidor.org/app1 y www.servidor.org/app2.
